  • 资源编排产品实现简单架构快速上云

    2019-12-24 19:19:37 45

    资源编排是一项简化云计算资源管理和运维的服务。用户通过模板描述多个云资源的配置信息和依赖关系,通过模板创建资源栈,自动完成所有资源的创建和配置,以实现资源的统一管理和自动化运维等目的。服务本身免费,仅收取所使用资源的费用:如云主机、公网 IP、云数据库实例等。

    一、准备工作

    1. 说明

    我们用 wordpress 模拟网站源代码,*.sql 文件模拟网站数据库备份,将网站源代码迁移到位于华北 - 北京不同可用区的两台云主机上,将 sql 备份文件恢复到云数据库 RDS MySQL 上,云主机与云数据库都由京东云资源编排产品自动创建生成。

    模板的常用参数说明详见

    2. 测试示意图

    资源编排产品实现简单架构快速上云

    二、开始

    1. 创建资源栈(模板)

    打开控制台,选择管理 - 资源编排 - 资源栈,选择需要创建的资源栈所在的地域,支持华北 - 北京、华南 - 广州、华东 - 宿迁、华东 - 上海,我这里选择华北 - 北京,点击创建资源栈按钮。
    资源编排产品实现简单架构快速上云

    点击我的模板,将原模板内容删除,复制下面的 json 代码到模板内容中(此 json 代码内容中创建的资源较多,所以代码较多,复制时仔细认真点),点击下一步
    资源编排产品实现简单架构快速上云

    复制代码
    1json2{3"JDCLOUDTemplateFormatVersion": "2018-10-01",4"Description": "JDRO WORDPRESS_WITH_CLUSTER TEMPLATE",5"Parameters": {6"VPCName": {7"Default": "vpc",8"Type": "String",9"MinLength": "1",10"MaxLength": "32",11"Description": "Define the VPC Name. It cannot be same as an existing VPC name, otherwise the resource will fail to be created",12"AllowedPattern": "^[a-zA-Z_][a-zA-Z0-9_-]*$",13"ConstraintDescription": "Name only supports numbers, capital and lowercase letters, English underline and hyphen ."14},15"SubnetName": {16"Default": "subnet",17"Type": "String",18"MinLength": "1",19"MaxLength": "32",20"Description": "Define the Subnet Name. It cannot be same as an existing Subnet name, otherwise the resource will fail to be created",21"AllowedPattern": "^[a-zA-Z_][a-zA-Z0-9_-]*$",22"ConstraintDescription": "Name only supports numbers, capital and lowercase letters, English underline and hyphen ."23},24"AddressPrefix": {25"Default": "10.0.0.0/16",26"Type": "String",27"Description": "Give an exact CIDR",28"AllowedValues": [29"192.168.0.0/16",30"172.16.0.0/16",31"10.0.0.0/16"32],33"ConstraintDescription": "Need give an exact CIDR."34},35"InstanceName1": {36"Default": "vm1",37"Type": "String",38"MinLength": "1",39"MaxLength": "32",40"Description": "Define the Instance Name",41"AllowedPattern": "^[a-zA-Z_][a-zA-Z0-9_-]*$",42"ConstraintDescription": "Name only supports numbers, capital and lowercase letters, English underline and hyphen."43},44"InstanceName2": {45"Default": "vm2",46"Type": "String",47"MinLength": "1",48"MaxLength": "32",49"Description": "Define the Instance Name",50"AllowedPattern": "^[a-zA-Z_][a-zA-Z0-9_-]*$",51"ConstraintDescription": "Name only supports numbers, capital and lowercase letters, English underline and hyphen."52},53"VMPassword": {54"NoEcho": true,55"Description": "Password for vm access",56"Type": "String",57"MinLength": "8",58"MaxLength": "16",59"AllowedPattern": "[a-zA-Z0-9]*"60},61"DiskName1": {62"Default": "disk1",63"Type": "String",64"MinLength": "1",65"MaxLength": "32",66"Description": "The Disk Name",67"AllowedPattern": "^[a-zA-Z_][a-zA-Z0-9_-]*$",68"ConstraintDescription": "Name only supports numbers, capital and lowercase letters, English underline and hyphen."69},70"DiskName2": {71"Default": "disk2",72"Type": "String",73"MinLength": "1",74"MaxLength": "32",75"Description": "The Disk Name",76"AllowedPattern": "^[a-zA-Z_][a-zA-Z0-9_-]*$",77"ConstraintDescription": "Name only supportsnumbers, capital and lowercase letters, English underline and hyphen."78},79"DBName": {80"Default": "wordpress",81"Description": "MySQL database name",82"Type": "String",83"MinLength": "2",84"MaxLength": "32",85"AllowedPattern": "^[a-z][a-z0-9_]*$",86"ConstraintDescription": "The name only supports lower case letters, numbers and English underline, no less than 2 characters and no more than 32 characters."87},88"DBUser": {89"Default": "wordpress",90"Description": "Username for MySQL database access",91"Type": "String",92"MinLength": "1",93"MaxLength": "16",94"AllowedPattern": "^[a-zA-Z][a-zA-Z0-9]*$",95"ConstraintDescription": "must begin with a letter and contain only alphanumeric characters."96},97"DBPassword": {98"NoEcho": true,99"Description": "Password must contain and only supports letters both in upper case and lower case as well as figures, no less than 8 characters and no more than 16 characters. e.g. Ptest1130",100"Type": "String",101"MinLength": "8",102"MaxLength": "16",103"AllowedPattern": "[a-zA-Z0-9]*"104},105"LoadBalancerName": {106"Default": "lb",107"Description": "LoadBalancer name",108"Type": "String",109"MinLength": "1",110"MaxLength": "32",111"AllowedPattern": "^[a-zA-Z_][a-zA-Z0-9_-]*$",112"ConstraintDescription": "Name only supportsnumbers, capital and lowercase letters, English underlineand hyphen."113},114"TargetGroupName": {115"Default": "lbtargetgroup",116"Description": "TargetGroup Name",117"Type": "String",118"MinLength": "1",119"MaxLength": "32",120"AllowedPattern": "^[a-zA-Z_][a-zA-Z0-9_-]*$",121"ConstraintDescription": "Name only supportsnumbers, capital and lowercase letters, English underlineand hyphen."122},123"LBBackendName": {124"Default": "lbbackend",125"Description": "Backend Name",126"Type": "String",127"MinLength": "1",128"MaxLength": "32",129"AllowedPattern": "^[a-zA-Z_][a-zA-Z0-9_-]*$",130"ConstraintDescription": "Name only supportsnumbers, capital and lowercase letters, English underlineand hyphen."131}132},133"Mappings": {134"AZInfo": {135"cn-north-1": {136"az1": "cn-north-1a",137"az2": "cn-north-1b",138"az3": "cn-north-1c"139},140"cn-east-1": {141"az1": "cn-east-1a"142},143"cn-east-2": {144"az1": "cn-east-2a",145"az2": "cn-east-2b"146},147"cn-south-1": {148"az1": "cn-south-1a"149}150},151"ImageInfo": {152"cn-north-1": {153"image": "img-9ha1rgelkq"154},155"cn-east-1": {156"image": "img-htaupmjlqq"157},158"cn-east-2": {159"image": "img-ssazsh60t6"160},161"cn-south-1": {162"image": "img-uxgb28v2y3"163}164}
    (由于篇幅原因,只选取部分)

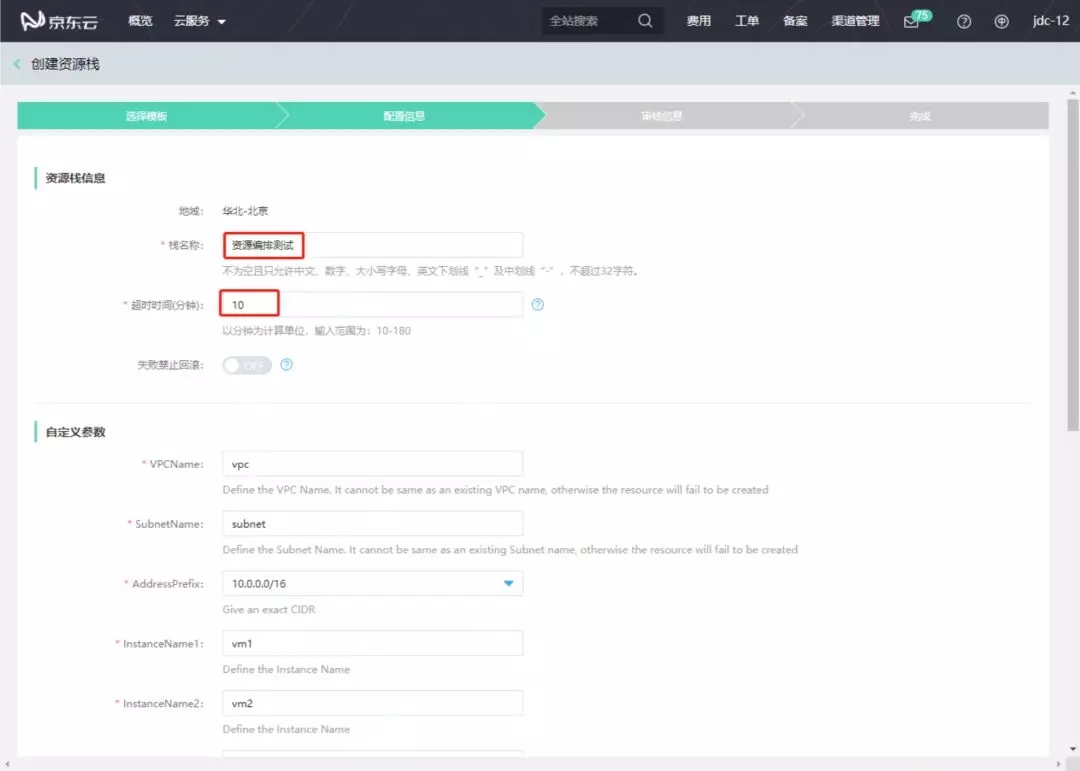

    接下来输入配置信息(自定义参数中内容可根据自己的情况更改):

    栈名称:资源编排测试

    超时时间 (分钟):10

    • VPCName:vpc

    • SubnetName:subnet

    • AddressPrefix:10.0.0.0/16

    • InstanceName1:vm1

    • InstanceName2:vm2

    • VMPassword:自定义

    • DiskName1:disk1

    • DiskName2:disk2

    • DBName:wordpress

    • DBUser:wordpress

    • DBPassword:自定义

    • LoadBalancerName:lb

    • TargetGroupName:lbtargetgroup

    • LBBackendName:lbbackend
      资源编排产品实现简单架构快速上云

    确认资源栈信息后,点击创建资源栈
    资源编排产品实现简单架构快速上云

    ta 创建完成后点击时间列表能够查看整个资源栈的创建过程
    资源编排产品实现简单架构快速上云
    资源编排产品实现简单架构快速上云
    资源编排产品实现简单架构快速上云

    2. 测试上云

    所有资源创建完成后,我们找到创建好的负载均衡实例公网 IP,粘贴到浏览器打开查看效果
    资源编排产品实现简单架构快速上云

    接下来我们将本地的 MySQL 数据库备份文件导入到我们创建的云数据库 RDS MySQL 中

    备份本地数据库,命令如下:

    复制代码
    1mysqldump -u 用户名 -p 密码 --single-transaction --set-gtid-purged=OFF -B 数据库名称 > / 路径 / 导出文件名.sql

    将本地 MySQL 备份完成后,我们需要创建一台与云数据库 RDS MySQL 在相同 VPC 的云主机(不在同一 VPC 默认情况下无法访问云数据库),创建云主机方法见

    创建完云主机后,将本地备份的.sql 文件上传到京东云对象存储
    资源编排产品实现简单架构快速上云

    上传完备份 SQL 后,我们获取相应备份文件的外链地址
    资源编排产品实现简单架构快速上云

    然后通过 wget 命令下载到上面我们创建的云主机
    资源编排产品实现简单架构快速上云

    然后通过如下命令进行备份文件的导入

    复制代码
    1mysql -h 云数据库域名 -u 用户名 -p 数据库名< / 云主机路径 / 导出文件名.sql

    云数据库域名查看方式:
    资源编排产品实现简单架构快速上云

    资源编排产品实现简单架构快速上云

    最大复制负载均衡公网 IP 到浏览器,查看结果:
